Arduino. Exemplo 7: Control de motor con relé

Control dun motor con axuda dun relé. Con un pulsador verde activamos o motor e con un pulsador vermello parámolo. O accionamento do relé controlamolo con un transistor.

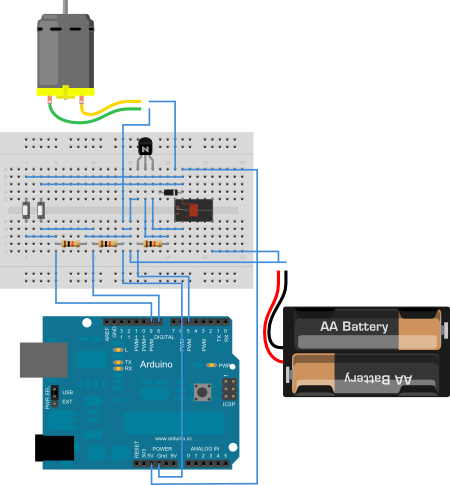

Montaxe:

Esquema:

Programa:
/* Exercicio 7 Control dun motor con axuda dun relé. Con un pulsador verde activamos o motor e con un
pulsador vermello parámolo. O accionamento do relé controlamolo con un transistor.*/

int pulsador9 = 9;   // o pulsador verde está conectado no pin 9
int pulsador8 = 8;   //  o pulsador vermello está conectado no pin 8
int pin5=5;  // activamos o pin 5 para enviar un
// sinal a base do transistor para activalo
int estadop9;  // Variable dixital de entrada, cando accionamos o pulsador verde activamos esta entrada
int estadop8;  //Variable dixital de entrada, cando accionamos o pulsador vermello activamos esta entrada

void setup()   {
// estado inicial da placa e pulsador
pinMode(pulsador9, INPUT); // pin 9 é unha variable de entrada
pinMode(pulsador8, INPUT); // o pin 8 é unha variable de entrada
pinMode (pin5,OUTPUT);     // o pin 5 é unha variable de saída
}
void loop()
{
estadop9 = digitalRead (pulsador9); //leemos o estado do pulsador verde (9), será 1( pulsado) ou 0 (sen pulsar)
estadop8 = digitalRead (pulsador8);  // leemos o estado do pulsador vermello (8), será 1 (pulsasdo) ou 0 (sen pulsar)
if (estadop9 > 0)  // se o pulsador verde está pulsado o pin 9 toma un valor destinto de 0
digitalWrite (pin5,HIGH); // o accionar o pulsador verde enviamos un sinal a base do transisor para activala
else {                     //se non accionamos 9
if (estadop8 > 0)          // e accionamos 8
digitalWrite (pin5,LOW);    // deixamos de activar o transistor e o motor apaga
}
}

Vídeo:
